Как зачистить сварочные швы на авто

Обновлено: 18.05.2024

Браты, привет! Отдельной записью в БЖ, коротенько расскажу об обработке швов после сварки. Надеюсь, что всё, что мы делаем — правильно (ибо так сказали делать ГУРУ лакокрасочных и защитных покрытий))), и соответственно, правильность эта, залог долголетия проекта Эрих Буби Альфред)))!
Итак, работы с прошлой записи замерли на стадии проварки швов расширителей колёсных арок. Сейчас я говорю о жестяных работах, потому как, другие работы продолжались, перебран редуктор, кардан, задние тормоза…но об этом будет другая запись. Возвратимся к аркам…вид у них после сварочных работ, мягко говоря …пугающий))), но, как я уже говорил, мы не из робкого десятка))) а потому, продолжаем!
1. Зачищаем сварные швы болгаркой с зачистным кругом. Внимательно осматриваем зачищенную поверхность на предмет непроваренных сквозняков. В случае выявления таковых, завариваем. Всё это делается для того, чтобы под шпаклей не оказалось свищей и доступа воздуха и влаги. Мы же не забываем, что по конструкции у нас имеются скрытые полости, которые мы будем отдельно обрабатывать.
2. Заводское покрытие я не снимал, так как "прибито" оно на славу и отдирается с большим трудом, даже в местах побитых коррозией. Мы уже достаточно намучились с ним, когда эти места лечили)))! С заводского антикора счищаем песок и прочую щелуху.

3. Снаружи и изнутри обрабатываем поверхности ЭПОКСИДНЫМ грунтом Du Pont, любезно предоставленным компанией "Автокраском", официалом этого замечательного производителя ( пишу это не в качестве рекламы, а из уважения ради!) Специально выделил слово ЭПОКСИДНЫЙ, для того, чтобы не путали и не задавали вопросы…"а почему не кислотник"))), а потому, что эпоксидник ещё называют "останавливающий" грунт, который является основой для дальнейшей обработки и препятствует проникновению какашек в слои антикора или шпакли…и наоборот, к металлу.

4. После того, как эпоксидник высох, слегка матуем его для лучшей адгезии и наносим распыляемый герметик 3М. Для Эриха, господа из Автокраскома))), поставили гермет серого цвета, всё таки Эрих аристократ))), хоть и выглядит пока как пролетарий)))!

Человек с золотыми руками))), Василий! Уверен, что без его стараний, проект потерпел бы фиаско, если не полное, то ощутимое!

5. После застывания герметика, а на это ушла ночь)), поверхность становиться резиновой! Прилипание у этого продукта, просто потрясающее. В одном месте я нашёл косячёк с копейку величиной, так пришлось срезать стамеской, другими способами отковырнуть не получалось)))!
6. После нанесения герметоса в колёсные ниши, Василий взялся за давно мною ожидаемое действо)))! Наконец то МАЖЕМ, мать его!)))

7.Итак, шпакля! Первый этап это естественно Glass, или в простонародии "волосянка")))!
Позволю себе отступление от ремонтновосстановительного процесса и расскажу о "наболевшем", а именно о шпакле с стекловолокном. Сразу оговорюсь, я не даю советы и не хочу спорить с "бывалыми" жестянщиками и малярами, которые допускают описанное мной ниже… Итак, сердце обливается кровью, когда я наблюдаю как жестяной смешивает волосянку с софтом (другой вид шпакли), да ещё при этом рубит её шпателем размешивая до равномерного цвета! Я как то спросил, а нафига? Ответ предельно прост, так быстрее и проще обрабатывать и масса получается плотная без раковин! Оху.ть, как так? То есть заводы гиганты и их научно исследовательские лаборатории — это херня! Зачем они тратят миллионы для разработки продуктов? Есть жестянщик с ОПЫТОМ, который смешал говно с кашей, намазал на старую краску, обработал под 120 образив и буй с ним, хоть трава не расти)))! Жестяной знает, он Ленина видел!))) Господа, этот вид ремонта — ВОПИЮЩЕЕ безобразие))), нарушение технологии и по просту говоря — БРАК! После подобных ремонтов, шпакля проседает, появляются ореолы очерчивающие границы зоны ремонта и как следствие — переделка!
Рассказывать прописные истины не хочется, но на ключевых моментах я остановлюсь. Волосатая шпакля не смешивается ни с каким другим продуктом, для того она и есть волосатая)))! При размешивании с отвердосом, необходимо брать…палочку и мешать круговыми движениями, а не рубить её родимую другим шпателем. И ещё…волосянка любит качественную и длительную сушку. Все мастера занимающиеся восстановительным ремонтом это знают. На арках и других местах ремонта Эриха, промежутки между слоями — СУТКИ! Мы не спешим, так как несём ответственность за выполненную работу! На все дальнейшие рассуждение о вышенаписанном могу сказать следующее, да, есть новая щпакля на замену волосянки (синяя), да, волосянку можно просушить и лампой…-ЕСТЬ, МОЖНО, но мы как то по старинке)))!

8. Прошли сутки))), всё застыло и закоченело))) где то зарезинилось))). Финишный слой в обработке днища и колёсных ниш — это покрытие антигравием. Антигравий чёрный, производство 3М!

По образу и подобию мы, вскорости, перейдём к передней части автомобиля. А новостей на сегодня больше нет!)))
Да, ещё…о внутренних, скрытых полостях я напишу когда будет эта работа выполняться, то есть, после покраски автомобиля!
Всем МИР!

День 36. Руководство по защите сварочных швов

Для последнего этапа сварочных работ (приварка фальш-порожков изнутри салона) требуется обработать тот стык пол-порог, что будет навсегда закрыт полостью фальш-порожка.

Поэтому инструкция, как защищать сварочные швы по науке

Наблюдаем шов недельной давности.

Все успело запылиться, загрязниться и покрыто окислом после сварки

Поэтому прохожу насадкой-ершом на болгарке, счищаю весь окисл. После обдуваю шов с помощью пылесоса (щланг на выхлопе). Это быстрее, чем обдувочник с компрессора тащить)

Промываю 646-ым растворителем

Еще раз обдуваю до высыхания растворителя и покрываю реактивным (трявящим) грунтом. Задувал краскораспылитилем, хотя можно и кисточкой (но уйдет грунта в разы больше)

Затем нагреваю на водяной бане кистевой (шовный) герметик. Используем хороший, дорогой. Дешевка отвалиться через 4-5 лет как заводской москвичевский. После наношу кистью на шов

Получается вот так:

Далее нужно высушить, смотрим по инструкции время сушки. У меня в гараже холодно, поэтому оставляю сушиться на ночь.

Утром нужно покрыть полученное

После этой процедуры обработка сварочного шва окончена. Шов становиться практически вечным и будет служить весь срок службы авто.

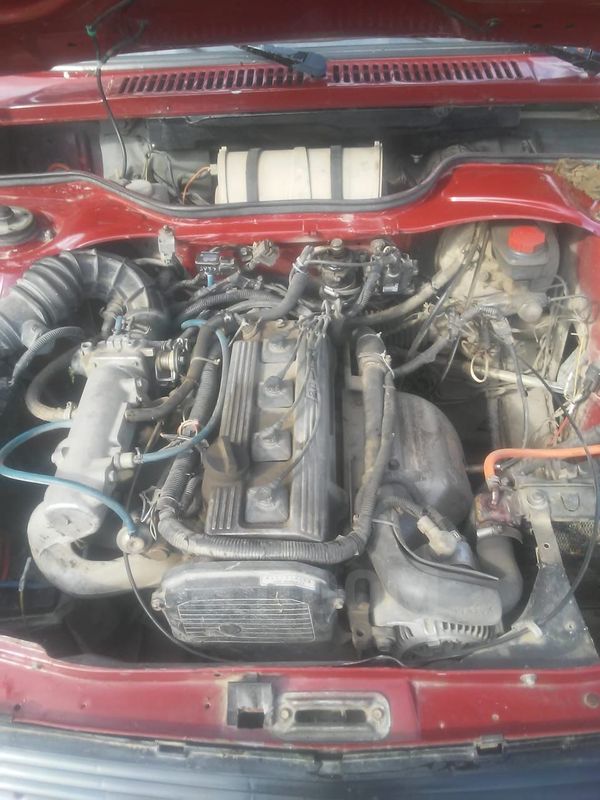

Москвич 2141 1992, двигатель бензиновый 1.5 л., 72 л. с., передний привод, механическая коробка передач — кузовной ремонт

Машины в продаже

Москвич 2141, 1990

Москвич 2141, 1991

Москвич 2141, 1993

Москвич 2141, 1996

Комментарии 52

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

ну как шов поживает через 6 лет?)

А почему эпоксидный грунт наносится поверх шовного герметика, а не наоборот?

У меня тот же вопрос:)

Если нанести один на другой грунт то смысла никакого нет, один другой нейтрализует

Ну и как швы поживают спустя 4 года?)

Поддерживаю, тоже интересно!

В стиле Стим Панк)

сКАЖИТЕ ПОЖАУЙЛСТА, НУЖНО ЛИЦЕВУЮ СТОРОНУ ВАРИТЬ… ПО ИДЕЕ ГЕРМЕТА НЕ БУДЕТ, БУДЕТ ЦЕЛЬНЫЙ ШОВ (ВВАРИВАЮ АРКУ) ЧЕМ ЛУЧШЕ ЗАЩИТИТЬ?
ВСЕ ЧТО НАШЕЛ, ТАК ЭТО ПАСТА С ОЛОВОМ ДЛЯ ЛУЖЕНИЯ.
ПОДСКАЗЫВАЮТ, ЧТО МОЖНО ПАСПТОЙ ДЛЯ ПАЙКИ ПИЩЕВЫХ ТРУБ ОБРАБОТАТЬ, ОНА С СЕРЕБРОМ…
ХОЧЕТСЯ ЧТОБЫ ШОВ БОЛЬШЕ НЕ ПОЛЕЗ РЖАВЕТЬ… ВОЗМОЖНО ЛИ ЭТО?

даже от шпатли не полезет если изнутри защитить варенное от доступа влаги и воздуха

Я так понял, если металл со всех сторон залудить и закрыть, то все будет вери гут?

сварной шов где порог(ребро жесткости) если вдруг замялось то стоит замарачиватся по ремонту или проще обработать химии?

Борьба с ржавчиной. Моё мнение. Часть 3. Нюансы сварки.

А мы продолжаем бороться со ржавчиной. Мы долго выгрызали её наждачкой и ёршиками в первой части, травили преобразователем во второй и в итоге получили дырку.
Не аккуратное отверстие в нужном месте а именно дырку там где её быть не должно((

Выход один — сварка.
Я уже писал раньше про то что если металл поело более чем на половину толщины то спасти его уже не получится. Но вера умирает последней)))

Поэтому придётся варить. Варианты нетрадиционного применения жести от холодильника с заклёпками, тряпок, газет со смолой и т.п. я не хочу и не буду рассматривать и тем более применять!

Не знаю как вы, а я варить не особо умею, и сварочника у меня своего нету.

Собственно и вам советую поступить так.
Заранее договориться, заехать на осмотр, обсудить нюансы.
Кстати, можно попробовать договориться о том что вы сами всё подготовите, срежете гниль, зачистите, сделаете заготовки латок. А сварной просто обварит их с лёгкой подгонкой по месту.

Заодно присмотритесь чем он работает, как у него получается)))

Если вы не увидите у него полуавтомата, а вместо него будет автоген или он вообще варит электродами то БЕГИТЕ ОТТУДА! Он сделает только хуже!

Но даже если у него есть полуавтомат, но руки растут ниже талии и он варит вот так

В общем… сами знаете что делать)))

Большинство кузовщиков предлагают переварить не весь порог, а только нижнюю часть.
Как например тут

Не советую соглашаться, фигня получится!

Подготовка довольно важный момент! Требует немало времени, но от неё будет зависеть конечный результат.

Вырезать ржавчину лучше с запасом. Оставлять только живой металл!

А менялся вот такой кусок

Для латок по цене стакана семечек можно найти битый капот, дверь, крышу.
ИМХО железо с немцев первой половины 90-х годов идеальный вариант!
Где найти? На разборке или у тех кто продаёт свою битую машину.

По сварке не важно днище это, порог или крыло. есть 3 основных нюанса:
1) Варить только встык! Если латка приварена внахлёст то образуется полость обработать которую скорее всего не получится. Из-за этого она быстро сгниёт!
2) Шов должен быть сплошным! Если просто прихватить а потом обмазать антикором то толку от такого ремонта будет мало! Варить естественно не за один подход, давая остыть поверхности, иначе поведёт, поверхность станет волнистой!
Вот пример толкового шва

Хоть керосином проливай!

3) Сварные швы должны быть очень хорошо вычищены и правильно обработаны с ОБЕИХ сторон. Вот тут можно посмотреть что довольно скоро происходит если не обработать изнутри Сгниёт очень быстро!

Отдельная песня по порогам.
Большинство кузовщиков предлагают переварить не весь порог, а только нижнюю часть.
Как например тут

Многие вообще так латают

А многие лепят с кусков

Конкретно по этому фото! Оно взято для примера. В данном конкретном случае это была вынужденная мера. т.к. менялась стойка, отдельно порогов на эту машину нет. Это работа довольно известного и уважаемого мной мастера

Лично я не вижу смысла менять порог кусками. Только целиком!

Многие недоумевали почему вот тут я менял у себя порог целиком, хотя можно было обойтись двумя латками 50*200мм! Ответ простой! Пороги гниют в местах повреждения, в 99% случаев это в месте установки домкрата. Снаружи мы видим прогнившую дырочку, но когда демонтируем старый порог то увидим что усилитель порога в этом месте также ржавый или гнилой. Если забить на это дело то за года 2 он сгниёт полностью и при очередной попытке поддомкратить машину домкрат провалится внутрь. Причём произойдёт это в самый неподходящий момент, неожиданно и скорее всего будет сопутствующее попадание на бабло или здоровье… Нафиг! Нафиг!

Резать внешний короб порога и через эти технологические окна ремонтировать порог — не мой вариант! Придётся потом шпатлевать. А шпатлю на порогах и бамперах я не преемлю! Ибо сколется она довольно быстро!

Поэтому ИМХО лучше поменять внешнюю часть порога, или накладку целиком.
Да, я знаю что продаваемые на рынках накладки гораздо хуже заводских, они тоньше. Но они не являются усилителем и силовой нагрузки на них нет.
Лучше целая, грамотно приваренная и заантикоренная "Дания" чем родное гнильё под слоем шпатли, да ещё и с сопутствующими косяками!

Почему Дания? А потому что единственное нормальное ремонтное железо на нашем рынке это KLOKKERHOLM. А в ковычках потому как слабо я верю в то что это Дания)))

Можно конечно заказать порог на заводе, из металла любой толщины, но это будет прямой короб, без торцов и выштамповок под стойки и т.п. А на большинстве машин пороги очень непростой формы! Делать их самому это кроилово…

Вот кстати как выглядят эти ремонтные пороги:

Думаю суть понятна.

Демонтируем старый порог, высверливая заводские точки сварки.
Для таких целей советую купить специальное сверло для точечной сварки, или посмотреть заточить обычное сверло вот так:

Преимущество у него в том что оно позволяет срезать точку не просверлив при этом лишнего!

Я не раз демонтировал пороги с разных авто, сам, или видел как это делали другие. У всех подгулявший усилитель который требует ремонта.

Так было и в моём случае.

Согласитесь так лучше?

Швы необходимо зачищать даже там где этого и видно то не будет!

Для усилителей и поддомкратников естественно берётся более толстый металл!

Пока порог снят нужно вычистить и прокрасить всё внутри. Только не перестараться, иначе потом будет плохо варить, да и загореться эта гадость может!

Сам же ремонтный порог также нужны вычистить от транспортировочного грунта и прокрасить изнутри.

ДА! Почти все ремонтное железо идёт в чёрном грунте. Грунт этот транспортировочный, красить по нём нельзя! Его надо полностью вычистить и перекрасить нормальным.
Зачастую под этим чёрным грунтом даже ржавчина встречается!
Бывают ещё и оцинкованные, но мой кузовщик о них очень плохо отзывается. И варятся они плохо, и кривые до безобразия. Хотя производитель у них один.

Не зря говорят век живи — век учись.

Недавно я узнал об одной классной штуке.
Называется сварочный грунт.

Аннотация к нему:
Представляет собой насыщенное цинком сварочное покрытие для точечной и дуговой сварки. Позволяет восстановить заводскую защиту металлических деталей автомобиля и существенно сокращает риск возникновения коррозии в местах сварки. Детали могут быть сварены в течение 20 мин после нанесения.
• Прост в использовании.
• Подходит для любых сварочных кузовных работ.
• Наносится быстро, легко и без потеков.
• Превосходно распыляется и не течет.
• Обеспечивает минимальное разбрызгивание металла при сварке.

Если кратко то суть его в том что он не выгорает при сварке и защищает свариваемые детали.
Наносится он на место шва

Выпускает его несколько фирм. Однако из общедоступных заслуживают уважения всего две:

Стоят они недёшево, порядка 20-30 баксов, но они того стоят!

Когда я делал свою машину то не знал про него, жалею об этом)))

Зато я нашёл ему другое применение. Он термостойкий! Я грунтую им суппорта перед покраской термостойкой краской))

После переварки порогов я обрабатываю их изнутри. для того что бы это можно сделать максимально качественно я сверлю отверстия

Отверстия напротив отверстий в усилителе, это позволяет хорошенько обработать порог изнутри!

Comments 122

Хоть пост и старый, но свои пять копеек вставлю.
1. Ничего плохого в том, чтобы порог варить кусками не вижу. Для примера: на Мерседесе порог толщиной 1,2 — 1,5 мм, как правило, выгнивают только поддомкратники. Какой смысл ставить заведомо более слабую деталь?
2. Не Kloccker'ом единым жив человек. Зачастую Van Wezel делает не хуже, а железо у них толще.
3. Сварка встык — оправдана на лицевых панелях или в ограниченных местах. Все остальное — на любителя. Легче и дешевле делать перекрытие 2 мм — всё равно при сварке оно проплавляется, а варить гораздо легче.
4. Не так важно как поварено, как обработано. Точки ли, сплошной шов — без разницы. Всё равно нужно шов зачищать до плавных переходов, на лицевых панелях — спиливать в ноль. Потом грунт, после грунта — шовный герметик.
5. Насчёт грунтования перед сваркой. Наверное, это правильно. НО! Любой грунт ухудшает сварку, так как ухудшает контакт и привносит лишнее в сварочную ванну. В заводских условиях подобраны толщина грунта, режимы сварки, время сварки минимальное да и вообще железо новое — это оправдано. В ремонтных условиях в плоскостях сварки он только мешает. Предпочитаю после сварки произвести более обильную обработку во внутренних полостях.
6. Насчёт цинка. Варить оцинковку — крайне вредно. Испарения цинка существенно бьют по здоровью. Известен мне случай, когда сварной за неделю работы в оцинкованной бочке потом долго отлёживался в больничке. Он выжил, но вроде как получил необратимые повреждения костной ткани. Так что, если при сварке почувствовали сладкий привкус — срочно прекращайте и быстро на свежий воздух.
7. Варить сплошняком — в автоделе всегда сложно и почти всегда плохо. Металл в той или иной степени "ведёт", как бы не старался. К сожалению, на лицевых поверхностях иного выхода нету.
8. При сварке в металле происходит выгорание легирующих элементов, окисление, насыщение азотом, я уже успел позабыть что там к чему, но хорошего мало. Именно по этому околошовная зона сразу ржавеет — так что пускать это дело на самотёк — не стоит.

Написано про шов точками без прогрева, а на фото в качестве примера сплошной шов без отрыва…

Зачистка сварного шва

Кузов машины – самая дорогостоящая ее деталь. Сколько жив остов транспортного средства, столько длится и срок его эксплуатации. Все повреждения автомобильного кузова можно разделить на следующие типы:

Разрушения коррозией;
Повреждения поверхности вследствие механических повреждений (включая ДТП).

Каждому типу ремонтных работ соответствует своя методика. Для борьбы с коррозией применяются всевозможные грунтовки, которые надежно защищают металл от дальнейшего разрушения.

Механические повреждения и дефекты чаще всего сваривают. На этом этапе ремонтных работ зачистка сварного шва играет ключевую роль при контроле качества выполненных операций. В идеале место соединения деталей должно быть незаметным и не привлекать к себе внимания.

Способы сварки и используемое оборудование

Если поверхность кузова сильно «изъедена» коррозией, для ремонта также применяется сварка. Оборудование, которое мастер выбирает для выполнения сварочных работ, может иметь различную производительность и определяет в конечном итоге качество шва. Применяемая в кузовном ремонте сварка может быть нескольких типов:

Газовая;
Электродуговая;
Ручная полуавтоматическая электродуговая (среда с защитным газом);
Контактно-точечная.

Любители ремонтируют свое «железо» газовой сваркой, это самое демократичное оборудование для частного применения. Ручной инструмент в этом деле – не помощник, так как операция становится очень трудоемкой. Профессиональные сварщики с долей скептицизма относятся к использованию дуговой ручной электрической сварки, что говорить о любителях? Контактная сварка – дорогой инструмент, которым пользуются квалифицированные мастера.

Критерии качества сварных швов

Проверить качество соединения деталей после сварки можно различными приспособлениями и устройствами. Важная деталь – все места сварки должны быть хорошо зачищены. Только после этого осуществляется качественный контроль.

Применяемые методики:

Осуществление визуального осмотра. Для этого применяется увеличительное стекло или простой взгляд. Все найденные в процессе осмотра дефекты нуждаются в устранении;
Выполнение просвечивание шва. Для этого используется гамма-излучение или лучи рентгена. Таким способом выявляются все недоваренные участки в толще металла до 6-ти см;
Магнитографический способ. Используемый для такой проверки инструмент отличается точностью и рассчитан на работу с металлом не толще 0,4-1,2 см;
Ультразвуковая проверка чаще применяется для проверки швов сварки стали или цветных металлов;
Осуществление вскрытия сварного шва – радикальная мера, для которой тоже используется специальное оборудование;
Химический способ;
Выполнение цветной дефектоскопии;
Керосиновая проба;
Пневматические испытания;
Создание вакуума;
Прочие приемы.

Обилие технологий проверки качества сварных швов является отличным стимулом к более тщательному выполнению этого вида работ. Приобретая станок для зачистки сварных швов, мастер обретает массу преимуществ:

Безупречное завершение обработки заготовки;
Удаление шва после сварки;
Подготовка изделия к финальной стадии обработки.

Оборудование, с помощью которого можно правильно и эстетично зачищать сварные швы, может использоваться на производстве или при личном потреблении. Такой инструмент рассчитан на обработку разных материалов:

Медь;
Алюминий;
Нержавеющая сталь и др.

На поверхностях из нержавейки или иного металла оборудование для зачистки успешно заменяет абразивную пасту, шлифовальный круг, специальный фрезер (перечисленные приспособления часто применяются любителями после сварки металлических поверхностей). Профессионалы же рекомендуют применять точный современный инструмент, гарантирующий высокий результат без сюрпризов.

Выбор оборудования для зачистки швов

После сварки все швы нуждаются в зачистке. На черной стали необходимо избавиться от окислов и окалин на сварном шве. Для этого используются специальные проволочные щетки. При этом масштаб зоны зачистки определяет используемый инструмент – ручные щетки или специальные станки.

Лидер мирового рынка в сфере производства проволочных щеток – немецкая компания «Lessmann». Такая щетка может быть установлена в болгарку или шлифовальную машину углового типа. Многие поверхности из нержавейки зачищают таким способом.

Часто зачистка сварного шва сопровождается снятием усиления. В этом случае инструмент и расходный материал выбирается более тщательно. Специалисты рекомендуют применять мобильный вариант шлифовального станка или угловую шлиф-машинку, оборудованную абразивными кругами.

Эффективное и современное оборудование для автомобильного ремонта – мобильный станок. Инструмент хорошо управляем, им может пользоваться 1 человек. Компания «GRIT by FEIN» из Германии выпускает 2 модификации такого станка, которые предполагают использование лент различной степени шлифования. Профессионалы рекомендуют зачищать швы после сварки лентами, которые выпускает производитель самого оборудования.

Болгарки и шлифовальные круги – выбор мастеров, которые предпочитают дешевое и доступное оборудование. Таким методом можно обрабатывать любые швы – из стали, нержавейки и прочего металла.

Выбор инструмента для зачистки сварных швов при осуществлении кузовного ремонта определяет скорость выполнения работ и качество готового покрытия.
