Изготовить лазер для резки металла своими руками. Мощность такого устройства будет небольшой, но есть способы увеличить ее за счет подручных приспособлений.

Лазерный резак — уникальное приспособление, которое полезно иметь в гараже каждого современного мужчины. Изготовить лазер для резки металла своими руками — несложно, главное соблюдать простые правила. Мощность такого устройства будет небольшой, но есть способы увеличить ее за счет подручных приспособлений. Функционала производственной машины, которая без приукрашивания — может все, самоделкой не достичь. Но для бытовых дел, этот агрегат подойдет очень кстати. Давайте рассмотрим, как его соорудить.

Как сделать лазерный резак в гараже

Все гениально просто, поэтому для создания такого оборудования, которое способно вырезать красивейшие узоры в прочных сталях, можно сделать из обычных подручных материалов. Для изготовления обязательно потребуется старая лазерная указка. Помимо этого, следует запастись:

Фонариком, работающим на аккумуляторных батарейках.
Старым DVD-ROM, из которого нам потребуется извлечь матрицу с лазерным приводом.
Паяльник и набор отверток для закручивания.

Первым шагом будет являться разборка привода старого дисковода компьютера. Оттуда нам следует извлечь прибор. Будьте аккуратны, чтобы не повредить само устройство. Привод дисковода должен быть пишущим, а не просто читающим, дело в строении матрицы устройства. Сейчас в подробности вдаваться не будем, но просто используйте современные нерабочие модели.

После этого, вам обязательно нужно будет извлечь красненький диод, который прожигает диск во время записи на него информации. Просто взяли паяльник и распаяли крепления этого диода. Только ни в коем случае не бросайте его. Это чувствительный элемент, который при повреждениях может быстро испортиться.

При сборке самого лазерного резака следует учесть следующее:

Куда лучше установить красный диод
Каким образом будут запитываться элементы всей системы
Как будут распределяться потоки электрического тока в детали.

Помните! На диод, который будет выполнять прожиг, требуется намного больше электричества, нежели на элементы указки.

Решается эта дилемма просто. Диод из указки меняется красной лампочкой из привода. Разобрать указку следует с той же аккуратностью, что и дисковод, повреждения разъемов и держателей, испортят ваш будущий лазер для резки металлов своими руками. Когда вы это сделали, можно приступать к изготовлению корпуса для самоделки.

Для этого вам потребуется фонарик и аккумуляторные батарейки, которые запитают лазерный резак. Благодаря фонарику у вас получится удобная и компактная деталь, не занимающая много места в быту. Ключевым моментом оборудования такого корпуса является правильно подобрать полярность. Удаляется защитное стекло с бывшего фонарика, чтобы оно не являлось преградой для направленного луча.

Последующим действием является запитка самого диода. Для этого вам необходимо подключить его к зарядке аккумуляторной батареи, соблюдая полярность. В завершении проконтролировать:

Надежность фиксации устройства в зажимах и фиксаторах;
Полярность устройства;
Направленность луча.

Неточности докрутить, а когда все готово можно поздравить себя с успешной завершенной работой. Резак готов к использованию. Единственное, что нужно помнить — его мощность намного меньше, чем мощность производственного аналога, поэтому слишком толстый металл ему не под силу.

Осторожно! Мощности прибора достаточно, чтобы навредить вашему здоровью, поэтому будьте осторожны во время управления и старайтесь не запихивать пальцы под луч.

Усиление самодельной установки

Для усиления мощности и плотности луча, который и является главным режущим элементом, следует приготовить:

2 «кондера» на 100 пФ и мФ;
Сопротивление на 2-5 Ом;
3 аккумуляторные батарейки;
Коллиматор.

Ту установку, которую вы уже собрали можно усилить, чтобы в быту получить достаточно мощности для любых работ с металлом. При работе над усилением помните, что включить напрямую в розетку ваш резак будет для него самоубийством, поэтому следует позаботиться о том, чтобы ток сперва попадал на конденсаторы, после чего отдавался батарейкам.

При помощи добавления резисторов вы можете повысить мощность вашей установки. Чтобы еще больше увеличить КПД вашего устройства, используйте коллиматор, который монтируется для скапливания луча. Продается такая модель в любом магазине для электрика, а стоимость колеблется от 200 до 600 рублей, поэтому купить ее не сложно.

Дальше схема сборки выполняется так же, как было рассмотрено выше, только следует вокруг диода накрутить алюминиевую проволоку, чтобы убрать статичность. После этого вам предстоит измерить силу тока, для чего берется мультиметр. Оба конца прибора подключаются на оставшийся диод и измеряются. В зависимости от нужд вы можете урегулировать показатели от 300 мА до 500 мА.

После того, как калибровка тока выполнена, можно переходить к эстетическому декорированию вашего резака. Для корпуса вполне сойдет старый стальной фонарик на светодиодах. Он компактный и умещается в кармане. Чтобы линза не пачкалась, обязательно обзаведитесь чехлом.

Хранить готовый резак следует в коробке или чехле. Туда не должна попадать пыль или влага, иначе устройство будет выведено из строя.

В чем разница между готовыми моделями

Стоимость является главной причиной, почему множество умельцев прибегают к изготовлению лазерного резака своими руками. А принцип работы заключается в следующем:

Благодаря созданию направленного лазерного луча происходит воздействие на металл
Мощное излучение заставляет материал испаряться и выходить под силой потока.
В результате благодаря малому диаметру лазерного луча получается высококачественный срез заготовки.

Благодаря таким лазерным установкам можно сделать уникальные узоры в заборе частного дома, комплектующие для декорирования ворот или ограждений. Существует всего 3 вида резаков:

Твердотельные. Принцип работы завязан на использовании специальных сортов стекла или кристалликов светодиодного оборудования. Это недорогие производственные установки, которые используются на производстве.
Волоконные. Благодаря использованию оптического волокна можно получить мощный поток и достаточную глубину врезания. Они являются аналогами твердотельных моделей, но благодаря своим возможностям и характеристикам по производительности лучше их. Но и дороже.
Газовые. Из названия понятно, что для работы используется газ. Это может быть азот, гелий, углекислый газ. КПД таких устройств на 20% выше, чем у всех предыдущих. Их используют для резки, сварки полимеров, резины, стекла и даже металла с очень большим уровнем теплопроводности.

В быту без особых затрат можно получить только твердотельный лазерный резак, но его мощности при грамотном усилении, которое было разобрано выше, хватает для выполнения бытовых работ. Теперь у вас есть знания относительно изготовления такого устройства, а дальше только действовать и пробовать.

А у вас есть опыт в разработке лазерного резака по металлу своими руками? Поделитесь с читателями, оставив под этой статьей комментарий!

Самодельный отрезной станок с электродвигателем

Отрезной станок для резки металла своими руками сделать совсем несложно. Для этого необходимы: электродвигатель, маятник, привод, рабочий стол.

Отрезной станок по металлу — незаменимый инструмент в домашней мастерской, слесарном цехе, на строительной площадке. Производится немало промышленных моделей этих инструментов, но цена их порой не доступна не только частному мастеру, но и небольшому предприятию. Выход есть — отрезной станок по металлу своими руками сделать совсем несложно. Для этого необходимы только определенные навыки работы со сварочным аппаратом, слесарным инструментом, и некоторая квалификация электрика. Из материалов тоже не понадобиться ничего дефицитного, или недоступного в свободной продаже.

Материалы и инструменты

Для работы понадобится:

болгарка;
сварочный аппарат;
дрель;
набор плашек, метчиков, гаечных ключей.

Купить придется электрический двигатель мощностью 1,5-2 кВт однофазный или трехфазный. Кроме того понадобятся два шкива, вал, подшипники 204 или 205, металлический уголок, листовая сталь толщиной 2-4 миллиметра. Когда все это будет собрано, начинается собственно изготовление станка.

Чертежи можно сделать самому, используя материал из интернета, или воспользоваться готовыми, например этими. Но опыт показывает, что лучше всего адаптировать чертежи под те материалы, которые есть у вас в наличии. Как правило, конструкции сделанные своими руками, лучше всего работают тогда, когда вы их «подгоняете» под себя. Естественно, при этом следует соблюдать определенные правила и требования, которые выдвигаются к инструменту повышенной опасности, каким выступают отрезной дисковый станок или маятниковая пила, как самодельные, так и промышленные.

Большинство отрезных станков по металлу, которые изготовляются своими руками, принадлежат к маятниковому типу. Ленточные станки более сложные в изготовлении, но их можно сделать в условиях небольшой мастерской или металлообрабатывающего цеха. Пока что остановимся на наиболее удобной разновидностью отрезного станка — дисковом. Общую конструкцию можно увидеть на видео.

Он состоит из нескольких основных узлов:

электродвигателя;
маятника;
механизма привода;
отрезного диска;
рабочего стола.

Рассмотрим их по отдельности.

Двигатель

В зависимости от требуемой мощности металлорежущего станка и сферы его использования выбираем мощность двигателя. Она должна находиться в диапазоне 1,5-3кВт. Если вы планируете использовать отрезной станок в условиях домашней мастерской, небольшого металлообрабатывающего цеха, где резка профильной трубы, арматуры, уголка или иного проката производится относительно редко, а качестве заготовок применяется тонкостенный металл, по мощности в полтора киловатта вполне хватит. Для мелкосерийного производства, работы на строительной площадке, или изготовления каркасов любого назначения потребуется более мощный двигатель.

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для установки на отрезном станке по металлу двигатель должен обладать количеством оборотов равным 2500-3000 в минуту. Это связано с тем, что именно при таких оборотах оптимально работает отрезной диск.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Привод

В качестве механизма привода удобнее всего использовать ременную передачу. Для этого придется найти два шкива одинакового диаметра. Один из них насаживается на валу двигателя, второй — на приводной вал отрезного диска. Вал диска устанавливается на двух подшипниках. Лучше всего использовать схему, когда механизм привода расположен слева облака крепления диска. Так удобнее работать, и соблюдаются правила безопасности. Прижимная гайка крепления диска не будет подвергаться риску отворачивания.

Для натяжения приводного ремня двигатель закрепляется у тыльной части маятника на 4 болтах, расположенных в продольных прорезях. Он может смещаться в направлении центральной оси станка (перпендикулярно оси вращения вала двигателя) на 5-7 сантиметров. Это позволит поддерживать необходимое натяжение ремня и предотвратить его проскальзывание. Так же легче будет произвести замену ремня, если предыдущий придет в негодность

Консоль (маятник)

Консольная часть отрезного станка по металлу — одна из самых важных. Помимо того, что она должна быть тщательно сбалансирована, надежно сварена с соблюдением всех необходимых размеров, она еще должна двигаться строго перпендикулярно рабочему столу. Основанием крепления маятника являются две вертикальные стойки с прорезями под маятниковую втулку (диаметр 10-12 мм). Сделать их лучше всего из стального квадрата 40х40 миллиметров. Высота приблизительно 80-100 миллиметров, но можно и рассчитать свой вариант.

В отверстия стоек горизонтально устанавливается вал-втулка к которому приваривается коромысло, состоящее из двух рычагов, соотношение которых один к трем. На коротком плече приваривается площадка под установку электродвигателя. На длинном плече вал привода отрезного круга. Соотношение длины рычагов приведено примерное, его нужно рассчитать так, чтобы в нерабочем положении вес двигателя перевешивал вес пильной части в собранном виде (с защитными кожухами). Для приведения диска включенного станка в соприкосновение с металлом необходимо приложить небольшое, но ощутимое усилие.

Для удобства работы к нижней части площадки двигателя прикрепляется возвратная пружина, а угол отклонения маятника вверх регулируется тросом или цепью, закрепленной одним концом к столу, а вторым — к нижней части длинного рычага.

Рабочий стол

Оптимальные размеры 700х1000х900 мм. Он сваривается из уголка 25х25 мм и покрывается стальным листом толщиной 3-4 мм, в котором сделаны прорези в зоне вращения диска. На столе закрепляется поворотный упор и струбцина с поворотным прижимом. Это позволяет выполнять резку как перпендикулярно, так и под требуемым углом. Очень интересный вариант самодельного станка показан на видео. Здесь поворачивается не заготовка, а консоль с диском и двигателем.

Смонтировать отрезной станок дискового типа для квалифицированного слесаря не представляет особой сложности. Важно придерживаться некоторых фундаментальных требований:

Резак из напильника своими руками

Напильник, особенно старый советский, изготовлен из твердой стали, поэтому если переделать его в отличный резак, то клинок будет хорошо держать заточку. Вся проблема в том, что по причине твердости напильник трудно обрабатывать, поэтому если не знать некоторых технических моментов, то на такой проект уйдет много времени и абразивных материалов. Рассмотрим, как делать резак из напильников правильно и быстро.

Что потребуется:

горн;
масло для закалки;
электрическая духовка;
болгарка;
ленточный шлифовальный станок;
дрель или сверлильный станок;
эскиз ножа на бумаге;
маркер;
аэрозольная краска или грунтовка.

Изготовление клинка

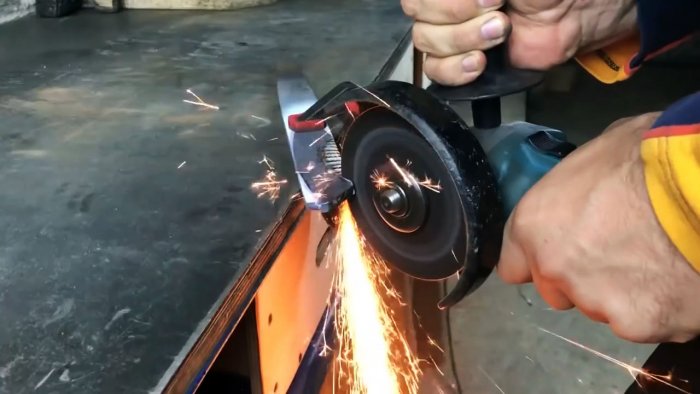

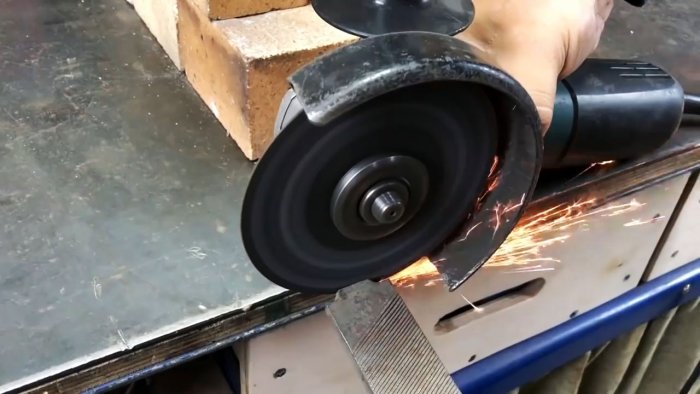

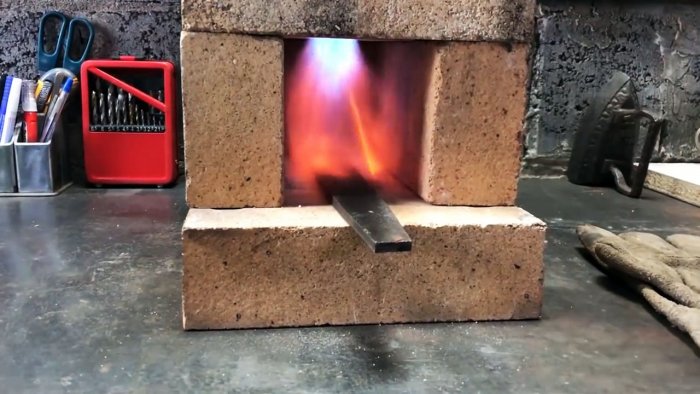

Самая широкая часть напильника находится у хвостовика, поэтому лучше всего использовать именно ее. Хвостовик при этом срезается, а напильник помещается в горн, где раскаляется докрасна и оставляется остывать в нем же.

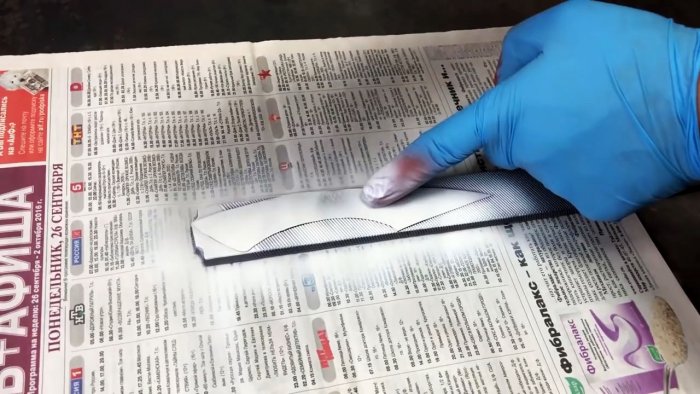

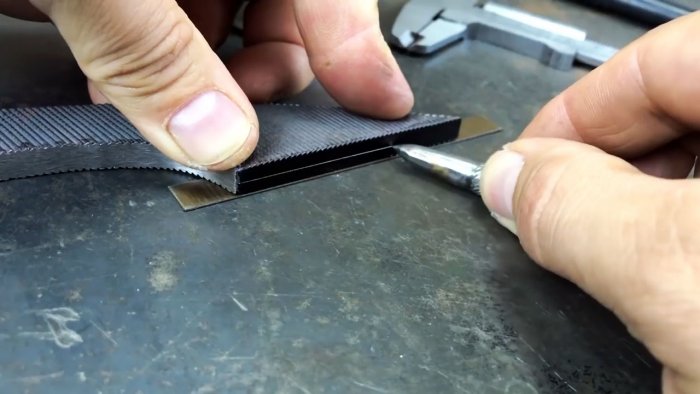

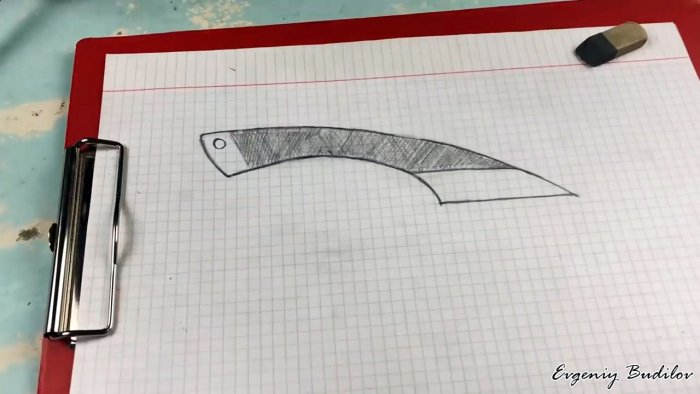

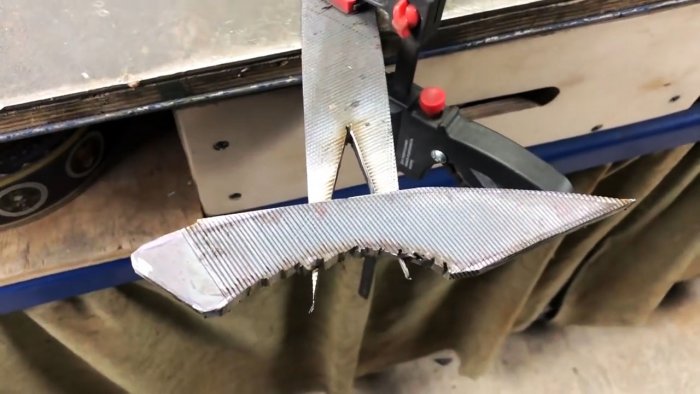

Полученный шаблон прикладывается на остывший напильник и по контуру заливается аэрозольной краской. Это позволяет добиться точной переноски контуров на заготовку, поскольку обычный маркер при обводе по насечкам растекается.

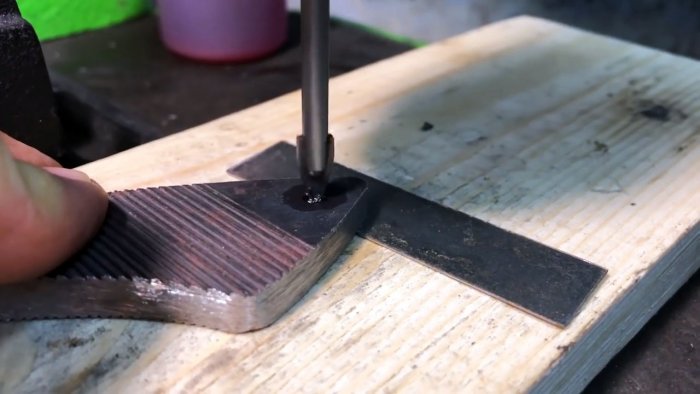

Если на резаке запланированы отверстия, то их нужно просверлить пока он еще не острый, и не закален. Далее ребро клинка, где должно быть лезвие, полностью зарисовывается маркером. На полученном фоне нужно процарапать центральную линию, по которой и будут выводиться спуски.

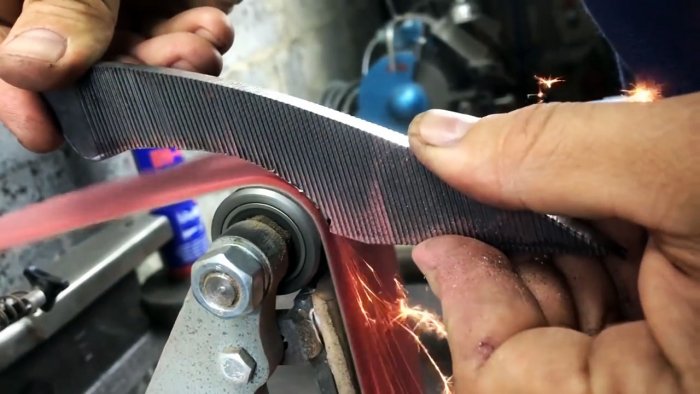

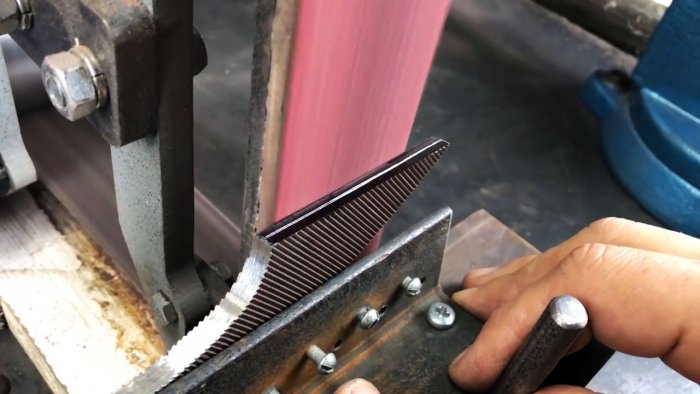

Спуски клинка стачиваются на ленточном гриндере на глаз или с использованием специализированного приспособления, что позволит точно удерживать необходимый угол.

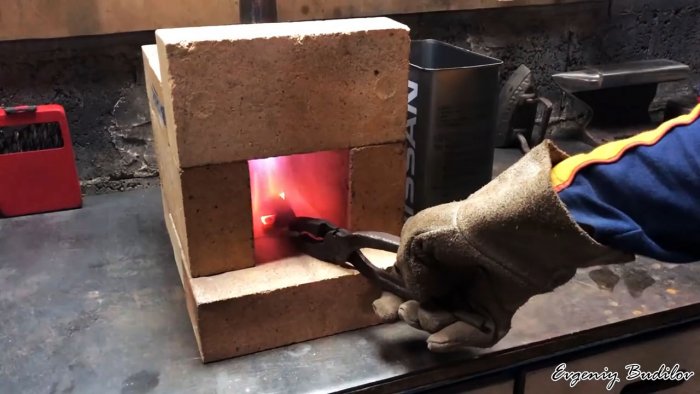

После спусков нужно сделать закалку, чтобы вернуть металлу твердость. Для этого резак разогревается в горне до светло-желтого свечения и окунается режущей частью в масло. Для проверки закалки можно процарапав стекло на бутылке.

На данном этапе лезвие твердое, но хрупкое. Чтобы стабилизировать сталь, нужно его слегка отпустить. Для этого клинок помещается в разогретую до 200 градусов Цельсия электродуховку на 1,5 часа. Если обух резака тоньше, то можно греть 40-60 мин.

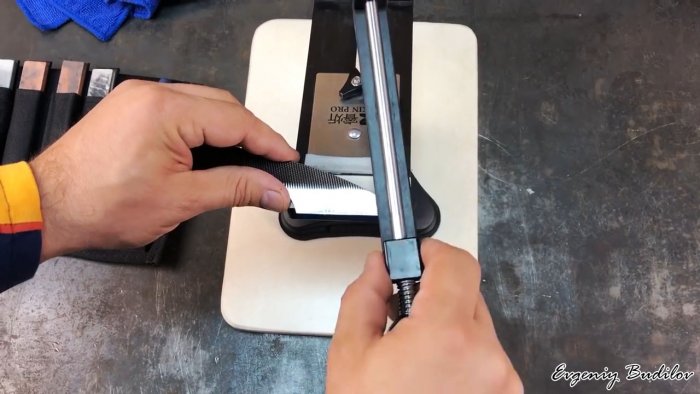

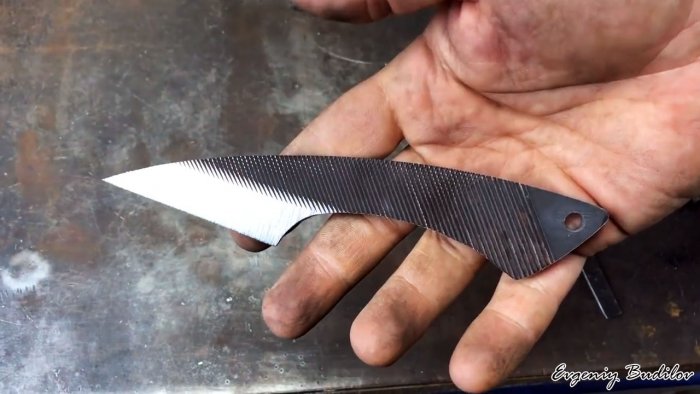

После отпуска резак шлифуется и затачивается сначала крупным абразивом, а потом мелким, пока не станет резать бумагу как лезвие. Данная технология позволяет облегчить обработку и добиться необходимого уровня твердости лезвия.

Если же сразу просто сточить напильник, то режущая кромка получится мягкой. Дело в том, что напильники имеют поверхностную закалку, а металл внутри у них менее твердый. Именно он и формирует лезвие после стачивания спусков. Если сначала все отпустить, а потом закалить, акцентируя охлаждение в масле именно на лезвии, эта проблема полностью решается.

Смотрите видео

Как сделать резак с параллельным упором

При работе со многими мягкими листовыми материалами обрезка обычно выполняется монтажным ножом под линейку. Без должной сноровки такой рез получается искривленным, поскольку лезвие входит в материал не под прямым углом. Как следствие на торце обрезка заметна волна. Намного качественней и быстрее делать раскрой резаком с параллельным упором, который можно собрать буквально за 10 мин. С его помощью легко нарезать на полоски или подрезать шпон, пластиковую вагонку, потолочную плитку, пенополистирол, гипсокартон и многое другое.

Материалы:

сменное лезвие для резака-скальпеля;
деревянная рейка;
монтажные перфорированные уголки – 2 шт.;
короткие саморезы;
жесть или листовой металл.

Изготовление резака

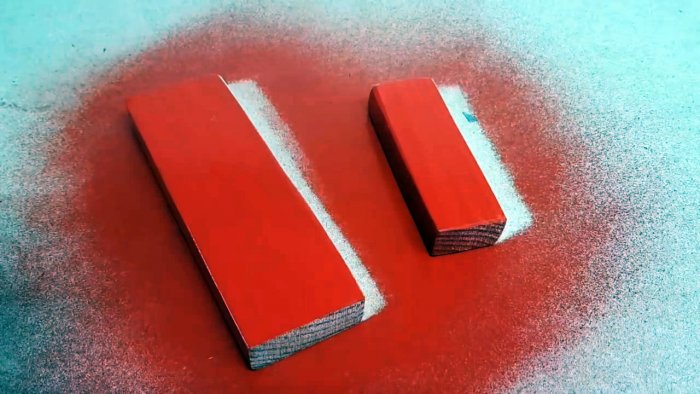

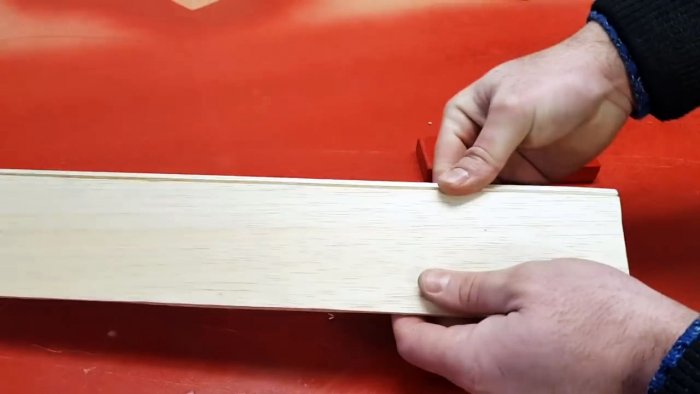

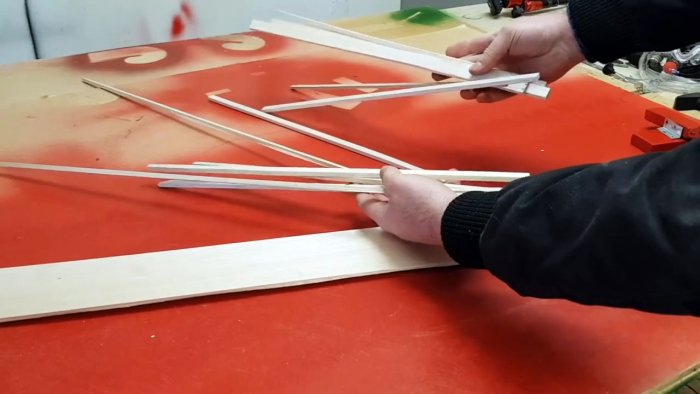

Сборку резака нужно начать с подготовки 2-х коротких реек, которые послужат параллельным упором и механизмом регулировки ширины реза. В идеале, если одна из них будет уже, что позволит сделать инструмент более легким. Оптимальная длина широкой рейки 15 см, а узкой – 10 см.

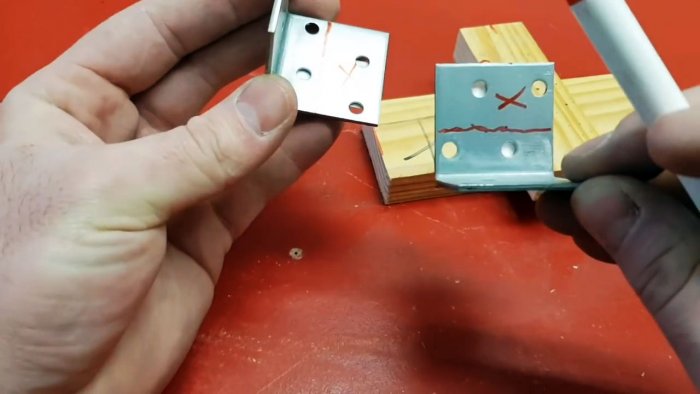

Далее нужно обрезать монтажные уголки. Их стороны срезается на высоту узкой рейки. Это не обязательно, но с укороченными уголками инструмент будет выглядеть компактней и аккуратней.

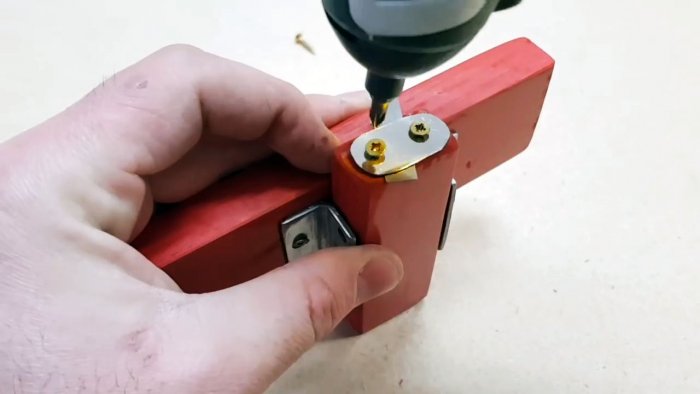

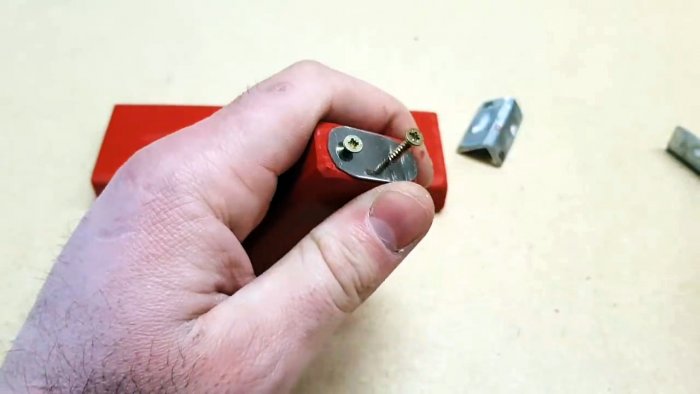

К торцу узкой рейки нужно прикрутить на 2 самореза пластинку из жести или любого листового металла. Важно, чтобы расстояние между шурупами позволяло завести под пластину лезвие скальпеля.

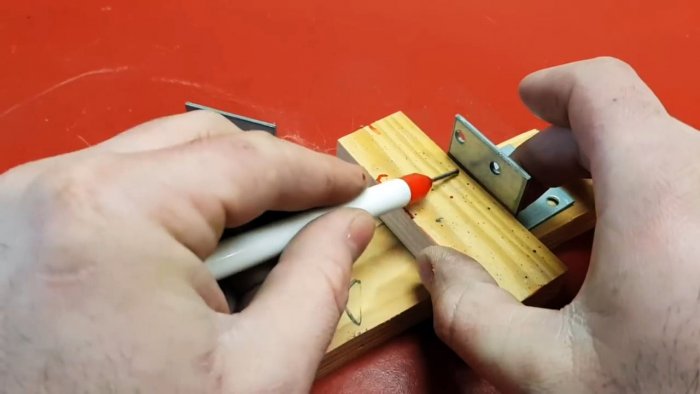

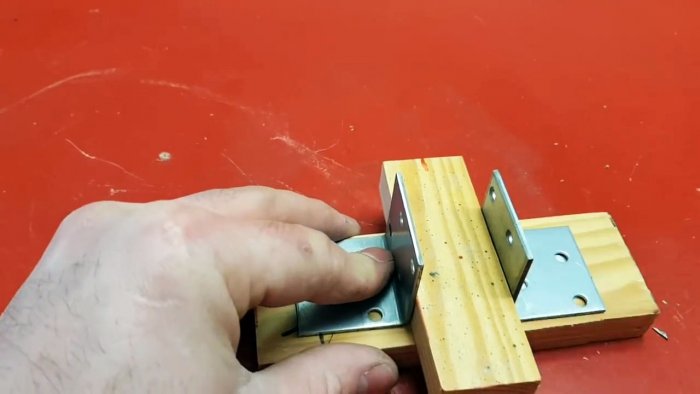

Затем также на саморезы нужно прикрутить подрезанные уголки на широкую рейку. Их задача зажать между собой узкую планку, чтобы она располагалась под прямым углом относительно второй.

Далее под пластинку заводится лезвие и выставляется таким образом, чтобы его острие при уложенном на столе инструменте доходило до столешницы. После этого его положение фиксируется затягиванием саморезов.

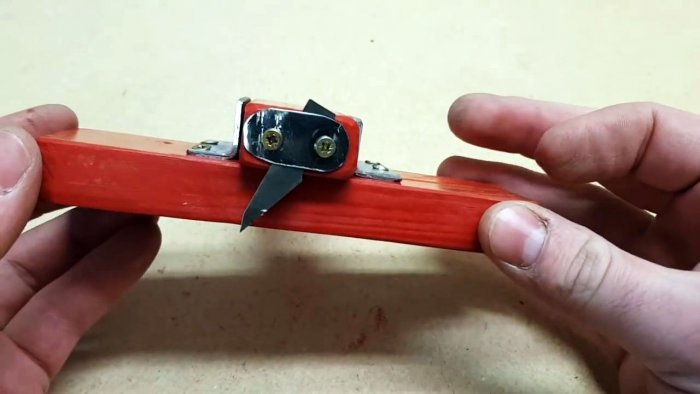

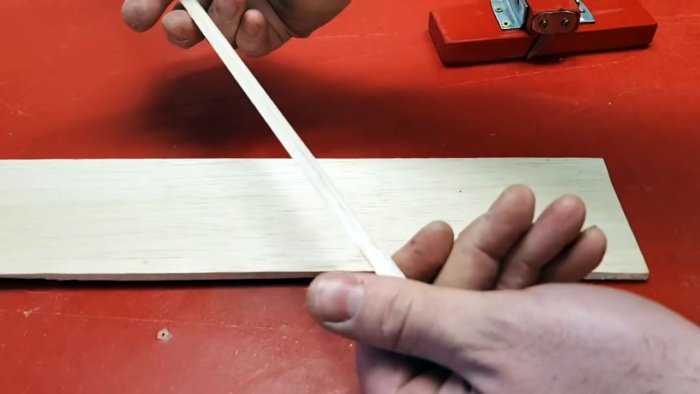

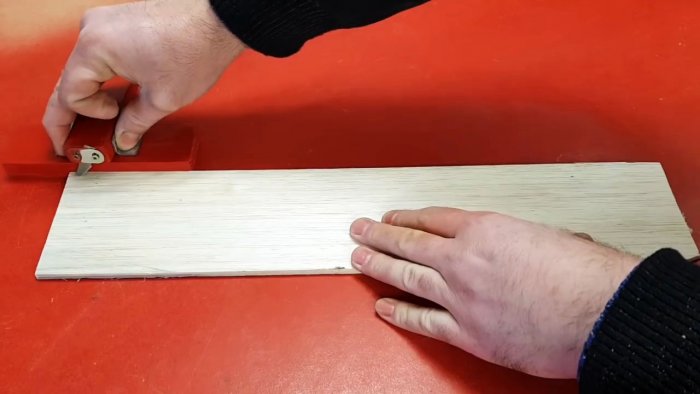

Чтобы воспользоваться резаком, нужно выдвинуть его рейку с лезвием на ту длину, на которую требуется сделать обрезку. После этого инструмент прикладывается вплотную к материалу и ведется на себя. При этом нужно стараться, чтобы упорная планка постоянно была прижата. В таком случае гарантированно получится идеальный параллельный срез.
